¿Cómo elegir el disyuntor adecuado para proporcionar protección contra cortocircuitos y sobrecargas?

Diferentes escenarios requieren diferentes tipos de disyuntores para garantizar una protección adecuada y facilidad de instalación:

Escenarios residenciales/civiles

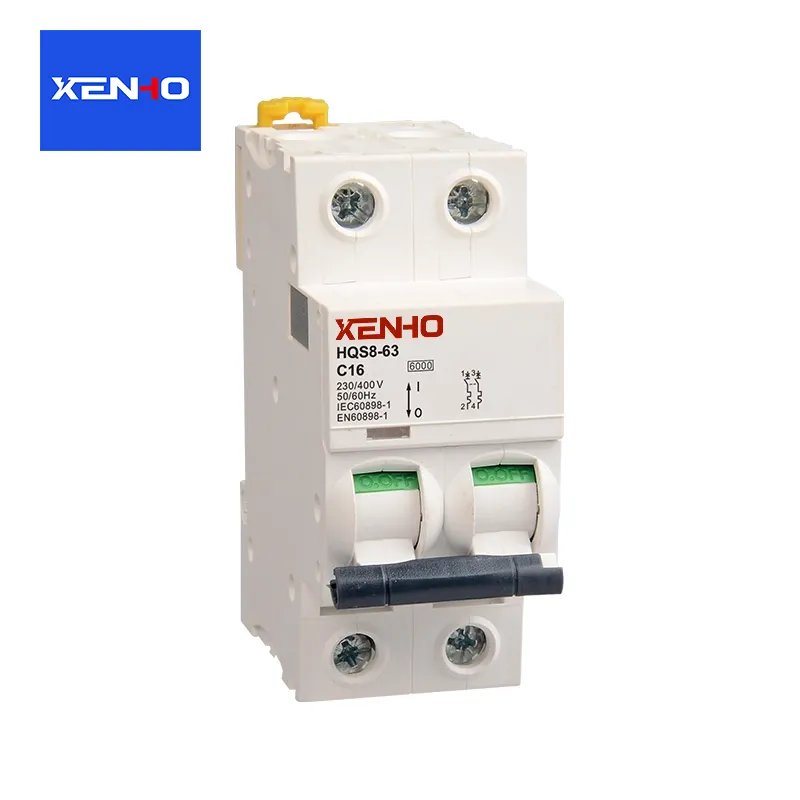

SeleccionarCircuito miniatura Breakers(MCB)

Características: Tamaño pequeño, bajo costo, disparo termomagnético incorporado (que proporciona protección tanto contra sobrecarga como contra cortocircuitos), adecuado para montaje en riel DIN en cajas de distribución;

Sugerencias de selección: utilice la curva B para circuitos de iluminación, la curva C para circuitos de enchufe/aire acondicionado y la curva C/D para aparatos de alta potencia (como acondicionadores de aire 3P).

 Escenarios industriales/comerciales (corriente de carga alta)

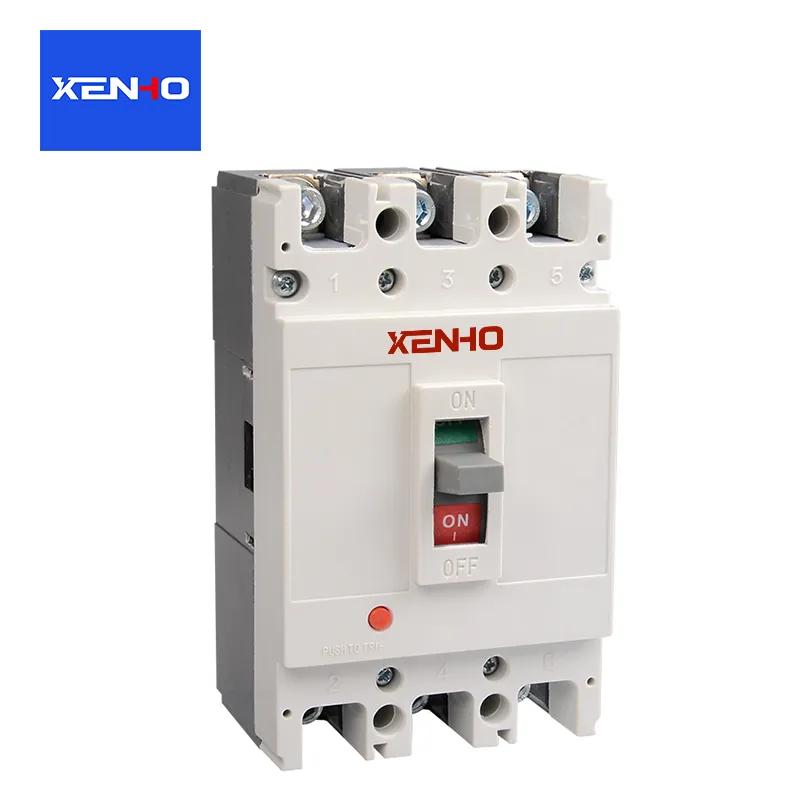

Corriente 63~630A: SeleccionarDisyuntores de caja moldeada(MCCB), que admite operación manual/eléctrica, gran capacidad de corte y funcionalidad ampliable con accesorios opcionales;

Corriente >630A: SeleccionarDisyuntores de aire(ACB), utilizado para líneas entrantes/uniones de bus en salas de distribución de energía, brindando protección selectiva para evitar cortes de energía a gran escala durante fallas.

 Escenarios de requisitos de seguridad personal húmedos/altos

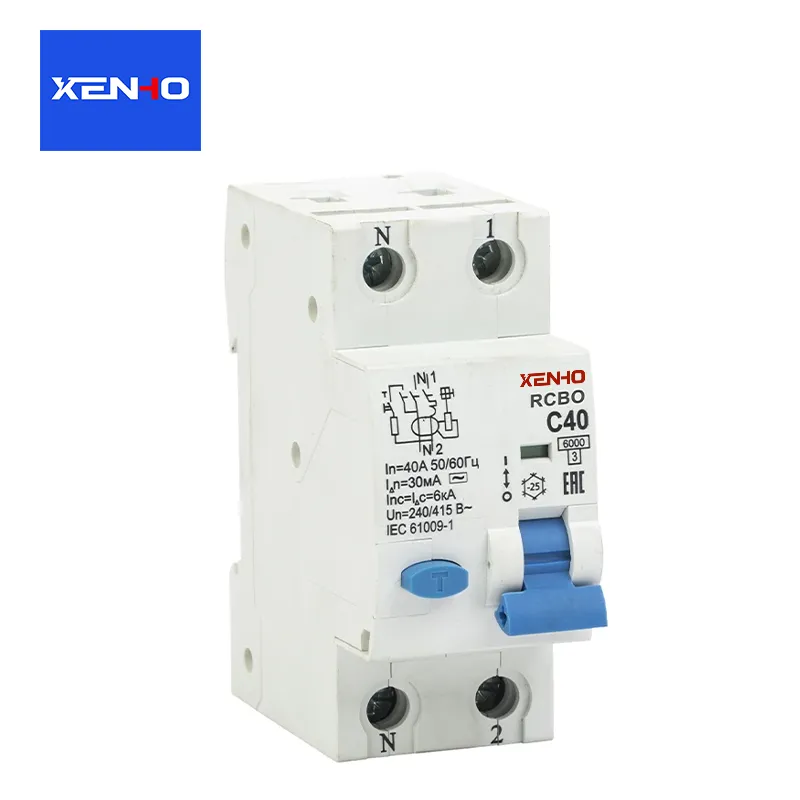

SeleccionarDisyuntores de corriente residual(RCBO), integrando protección contra fugas sobre la base de MCB, brindando triple protección contra "sobrecarga + cortocircuito + fuga", adecuado para baños, cocinas y circuitos exteriores.

Puntos clave a evitar al seleccionar disyuntores

Evite el "sobredimensionamiento": el uso de un disyuntor con una corriente nominal grande para proteger un circuito de corriente pequeña (por ejemplo, un MCB de 100 A que protege un circuito de iluminación de 10 A) provocará que no se dispare a tiempo durante una sobrecarga o un cortocircuito;

El poder de corte no puede ser "infraespecificado": el extremo de entrada debe seleccionar un poder de corte de alto nivel (por ejemplo, 10 kA); de lo contrario, el disyuntor puede explotar durante un cortocircuito;

La selección incorrecta de la curva es un error fundamental: el uso de una curva B para circuitos de motor provocará frecuentes disparos molestos, y el uso de una curva D para circuitos de iluminación reducirá la sensibilidad de la protección contra sobrecarga.
