Accesorios para interruptores magnetotérmicos C45

Elija XENHO para reparaciones en campo, almacenamiento de repuestos y ensamblaje OEM. Compre accesorios MCB XENHO C45 con confianza, sabiendo que cada componente cumple con los estándares IEC 60898-1 y cuenta con las certificaciones CE y CCC.

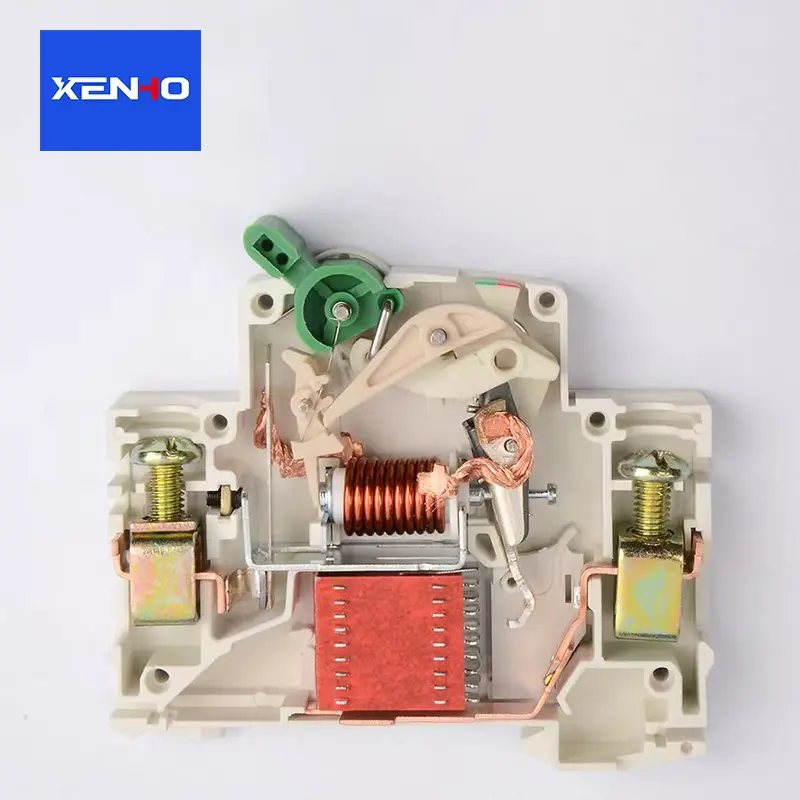

Componentes principales:

1. Bobina electromagnética: enrollada con cable aislado de cobre, nominal para interrupción de 4,5 kA o 6 kA. Bajo corriente de falla, la fuerza magnética impulsa el émbolo para golpear el pestillo, cortando la energía en 0,01 segundos. Adecuado para curva B (3-5x corriente), curva C (5-10x corriente) o curva D (10-20x corriente).

2. Contacto móvil: la punta de aleación de plata resiste el daño del arco. El brazo utiliza cobre berilio o bronce fósforo para lograr una flexibilidad y resistencia equilibradas. Diseñado para 15.000 operaciones de conmutación.

3. Elemento bimetálico: aleación de níquel-hierro-cromo. Cuando se produce una sobrecarga, el calor provoca una desviación que activa el pestillo después de un retraso controlado. El rendimiento cumple con la curva de tiempo inverso IEC. Diferentes corrientes nominales (1A-63A) requieren diferentes especificaciones. No mezclar.

4. Cámara de Arco: Placas de acero galvanizado apiladas. Divide, estira y enfría el arco para una rápida extinción.

5. Contacto estacionario: superficie de contacto de aleación de plata combinada con contacto móvil. La base es de cobre o latón. El diseño de punta curva o plana minimiza la resistencia.

6. Terminal: Diseño tipo túnel, de latón o cobre con revestimiento de estaño/niquelado. Acepta cable de 25 mm², par de apriete de 2,5 Nm.

7. Mecanismo de disparo: Piezas de acero estampado y resortes. Proporciona operación de cierre rápido y función de disparo libre: los contactos se abren a la fuerza independientemente de la posición de la manija durante la falla.

8. Carcasa y base: plástico PA66 con clasificación de llama UL94 V-0. Funciona de -30 ℃ a +70 ℃. Cuenta con una ventana indicadora roja/verde que muestra el estado del contacto.

Presupuesto:

Se adapta a la serie C45 1P/2P/3P/4P, 1A a 63A.

Poder de corte: 4,5kA o 6kA. Tensión de aislamiento: 500V.

Tensión soportada de impulso: 4kV.

Temperatura de funcionamiento: -30 ℃ a +70 ℃.

Clasificación de inflamabilidad: UL94 V-0.

Certificaciones: CE, CCC. Cumple con IEC 60898-1.

Usos típicos:

Revisión de interruptores, repuestos posventa, stock de cuadristas, actualizaciones de cajas de distribución antiguas.

Recordatorios clave:

Verifique el tipo de disyuntor, el amperaje, el número de polos y la curva de disparo antes de realizar el pedido. No mezcle diferentes calificaciones. Sólo electricistas calificados deben instalar repuestos después de desconectar la energía. Las clasificaciones bimetálicas y de bobina deben coincidir con las de la unidad original. Las placas de arco deben mirar en la dirección correcta. Los compradores al por mayor pueden solicitar certificados de materiales y códigos de lote.
